ACX璟德全系列产品
  • 双工器

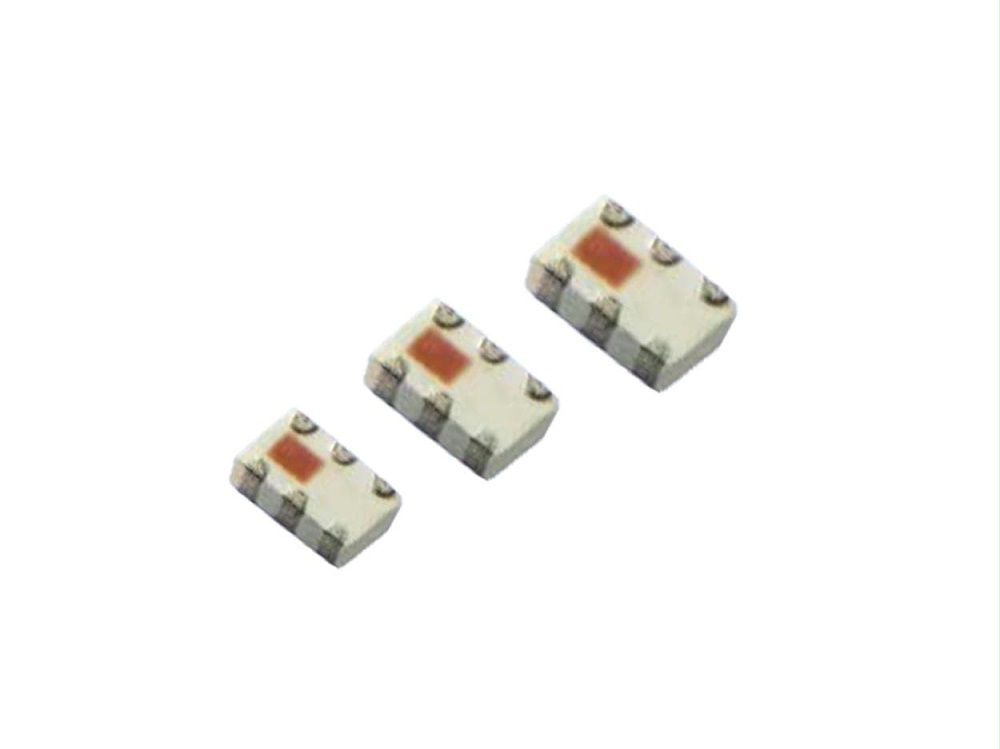

双工器

特征:包括一个低通和带通滤波器的相邻通带上的一个带通滤波器的整体结构。符合RoHS标准。

应用:2.4GHz/5GHz双频/双模无线网通信。


全国热线

0755-23761301

芯片参数 / PRODUCT PARAMETERS

产品型号 尺寸(LxWxT)mm 频率(MHz) 插入损耗(dB/max) 备注
Band 1   Band 2 Band 1 Band 2
1608 DP1608-A2455BB 1.6*0.8*0.4 2400~2500 4900~5900 0.8 1.2
DP1608-A2455BE 1.6*0.8*0.4 2400~2500 4900~5900 1.2 1.2
DP1608-A2455BF 1.6*0.8*0.4 2400~2500 4900~5900 1 1.6
DP1608-A2455BT 1.6*0.8*0.4 2400~2500 4900~5900 0.9 1.8
DP1608-A2455DB 1.6*0.8*0.4 2400~2500 4900~5900 0.8 1.2
DP1608-A2455DE 1.6*0.8*0.4 2400~2500 4900~5900 1.2 1.2
DP1608-A2455DF 1.6*0.8*0.4 2400~2500 4900~5900 1 1.6
DP1608-A2455GA 1.6*0.8*0.4 2400~2500 4900~5950 0.8 1.2
DP1608-H0918AA 1.6*0.8*0.6 824~960 1710~1990 0.5 0.8
DP1608-A2455AA 1.6*0.8*0.6 2400~2500 4900~5900 0.6 1.1
DP1608-A2455BG 1.6*0.8*0.6 2400~2500 4900~5900 0.75 1.1
DP1608-A2455BJ 1.6*0.8*0.6 2400~2500 4900~5900 0.75 1.1
DP1608-A2455CA 1.6*0.8*0.6 2400~2500 4900~5900 0.6 1.1
DP1608-A2455DG 1.6*0.8*0.6 2400~2500 4900~5950 0.75 1.1

双工器.pdf

DP1608-A2455SA 1.6*0.8*0.6 2400~2500 4900~5950 0.8 0.9
DP1608-A2455SR 1.6*0.8*0.6 2400~2500 4900~5950 0.8 0.9
2012 DP2012-A2455MT 2.0*1.25*0.5 2400~2500 4900~5950 0.5 0.65
DP2012-A2455NS 2.0*1.25*0.5 2400~2500 4900~5950 0.5 0.65
DP2012-A2455NT 2.0*1.25*0.5 2400~2500 4900~5950 0.5 0.65
DP2012-B2455AA 2.0*1.25*0.95 2400~2500 4900~5875 0.7 0.9
DP2012-E2455GC 2.0*1.25*0.8 2400~2500 5150~5850 2.4 1.2
DP2012-E2455HC 2.0*1.25*0.8 2400~2500 5150~5850 2.4 1.2
2520 DP2520-N2455HA 2.5*2.0*0.45 2400~2500 5150~5850 2.5 1
DP2520-E2455GA 2.5*2.0*0.7 2400~2500 5150~5850 2.5 1
DP2520-E2455HA 2.5*2.0*0.7 2400~2500 5150~5850 2.5 1
DP2520-L1524SA 2.5*2.0*0.87 1570~1610 2450~2500 0.7 3.5
DP2520-E2455CA 2.5*2.0*0.95 2400~2484 5150~5850 2 2.3
DP2520-E0810BA 2.5*2.0*1.1 54~862 1000~2150 2.5 2.8
3216 DP3216-B0819AA 3.2*1.6*0.95 824~894 1850~1990 0.55 0.5
DP3216-B0918AA 3.2*1.6*0.95 880~960 1710~1880 0.75 0.55
DP3216-B0918BA 3.2*1.6*0.95 954~980 1710~1880 2.5 2.5
3225 DP3225-A1219BB 3.2*2.5*1.0 900~1450 1650~2200 2.5 2.5
DP3225-A1219DB 3.2*2.5*1.0 900~1450 1650~2200 2.5 2.5
DP3225-H1219BB 3.2*2.5*1.0 950~1450 1650~2200 2.2 2.2
DP3225-E0615MB 3.2*2.5*1.5 500~750 950~2150 2.2 2.2
DP3225-E0615NB 3.2*2.5*1.5 500~750 950~2150 2.2 2.2
DP3225-E1219BC 3.2*2.5*1.5 950~1450 1650~2150 2.5 2.5
DP3225-E1219BD 3.2*2.5*1.5 950~1450 1650~2150 2.5 2.5
DP3225-E1219BE 3.2*2.5*1.5 950~1450 1650~2150 2.5 2.5
DP3225-E1219DC 3.2*2.5*1.5 950~1450 1650~2150 2.5 2.5
DP3225-E1219DD 3.2*2.5*1.5 950~1450 1650~2150 2.5 2.5
DP3225-E1219DE 3.2*2.5*1.5 950~1450 1650~2150 2.5 2.5
4532 DP4532-E0615AB 4.5*3.1*1.5 500~750 950~2150 2.2 2.2
DP4532-E0615CB 4.5*3.1*1.5 500~750 950~2150 2.2 2.2
DP4532-E1219DB 4.5*3.1*1.5 900~1450 200~750
1650~2150
3.6 2.0
3.5
DP4532-E1219BA-V2 4.5*3.1*1.5 950~1450 200~750
1650~2150
3.6 2.0
3.5
DP4532-E1219DA-V2 4.5*3.1*1.5 950~1450 200~750
1650~2150
3.6 2.0
3.5
