什么是巴伦滤波器?

返回列表 来源: 发布日期: 2020.11.05

      巴伦滤波器是射频收发系统中的重要元件,在各种形式的无线通信中运用广泛,大家应该知道滤波器,就是滤除无用信号,让杂散信号有效衰减和抑制,让目标频率低损耗通过。滤波器是通信系统中最基础的也是较重要的器件,它的性能指标直接影响通信系统的灵敏度、抗干扰、发射功率等性能指标。巴伦(平衡)滤波器这里需要特别说明一下,它是一种平衡非平衡转换的器件,除了滤波器功能还具备阻抗变换的功能,巴伦也可以实现单端和差分之间的转换。平衡巴伦滤波器主要用于Wifi,Zigbee等无线射频产品,目前蓝牙滤波器按其结构组成有两种:单端型滤波器和平衡式蓝牙滤波器。

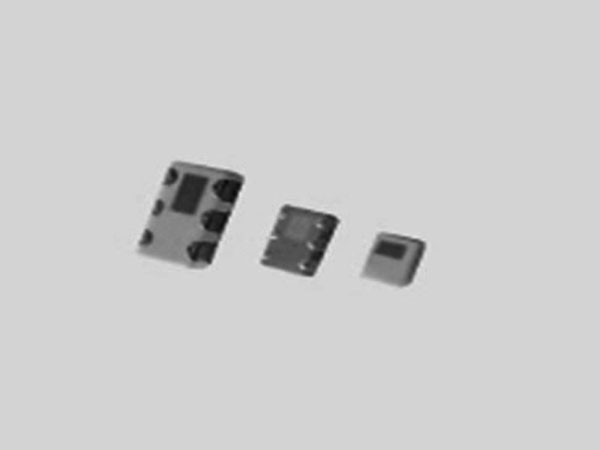

巴伦滤波器

      单端型滤波器选取我们需要关注的指标:
一、对于ISM 2.4G频段,一般是2400~2500GHZ频率范围内;
二、电压输入输出驻波比 ,越小越好,行业一般定义为2.0以下;
三、插入损耗越小越好,当前商用滤波器一般都在2~3dB;
四、带外抑制衰减是为了防止不必要的信号进入,带外抑制越大越好;
五、输入输出阻抗为50欧,应用当中因为电路板的焊接会发生一定偏移。
      平衡式型滤波器选取我们需要关注的指标:
一、对于ISM 2.4G频段,一般是2400~2500GHZ频率范围内;
二、电压输入输出驻波比越小越好,行业一般定义为2.5以下;
三、插入损耗越小越好,目前商用滤波器一般在3~4dB;
四、带外抑制衰减是为了防止不必要的信号进入,带外抑制越大越好。
五、输入输出阻抗一般为单端50欧,需要根据蓝牙芯片阻抗进行匹配;
六、带外抑制衰减是为了防止不必要的信号进入,带外抑制越大越好;

七、因为是平衡式,需要比单端滤波器多关注两个指标,相幅平衡,相对而言,对于差分电路相位平衡比幅度平衡更重要。

巴伦滤波器的讲解结束,谢谢观看。
