高频电感是什么,应用在那些领域?

返回列表 来源: 发布日期: 2020.11.06

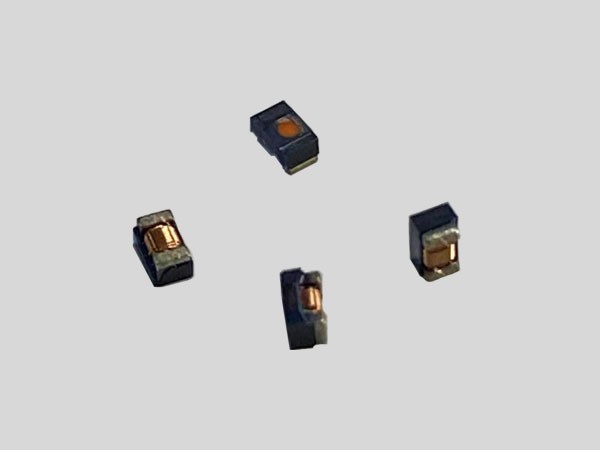

      高频电感是一种具有效率最高、速度最快,且低耗环保特点的地磁感应元件。它是用绝缘导线绕制而成的,主要由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。高频电感在生活中的应用比较广泛。

      电感的应用相对于电阻和电容来说较少,它主要用于晶体管的偏置网络或滤波器中。电感通常由导线在圆导体柱上绕制而成,因此电感除了考虑本身的感性特征,还需要考虑导线的电阻以及相邻线圈之间的分布电容。电感的等效电路模型如下图所示,寄生旁路电容C和串联电阻R分别由分布电容和电阻带来的综合效应。


绕线电感

      与电阻和电容相同,电感的高频特性同样与理想电感的预期特性不同。当频率接近谐振点时,高频电感的阻抗迅速提高;当频率继续提高时,寄生电容C的影响成为主要的,线圈阻抗逐渐降低
       总而言之,在高频电路中,导线连同基本的电阻、电容和电感这些基本的无源器件的性能明显与理想元件特征不同。读者可以发现低频时恒定的电阻值,到高频时显示出具 有谐振点的二阶系统相应;在高频时,电容中的电介质产生了损耗,造成电容起呈现的阻抗特征只有低频时才与频率成反比;在低频时电感的阻抗响应随频率的增加 而线形增加,达到谐振点前开始偏离理想特征,最终变为电容性。这些无源元件在高频的特性都可以通过前面提到的品质因数描述,对于电容和电感来说,为了调谐 的目的,通常希望的到尽可能高的品质因数。

      高频电感应用:
一、移动电话,寻呼机和GPS产品。
二、振荡器,晶体振荡器电路和射频收发器模块。
三、无线局域网,蓝牙模块,通讯设备。
四、利用该特点,可以在Q值要求较高的天线、PA电路中用与耦合及IF回路的共振。
