双工器的结构与要求

返回列表 来源: 发布日期: 2021.02.23

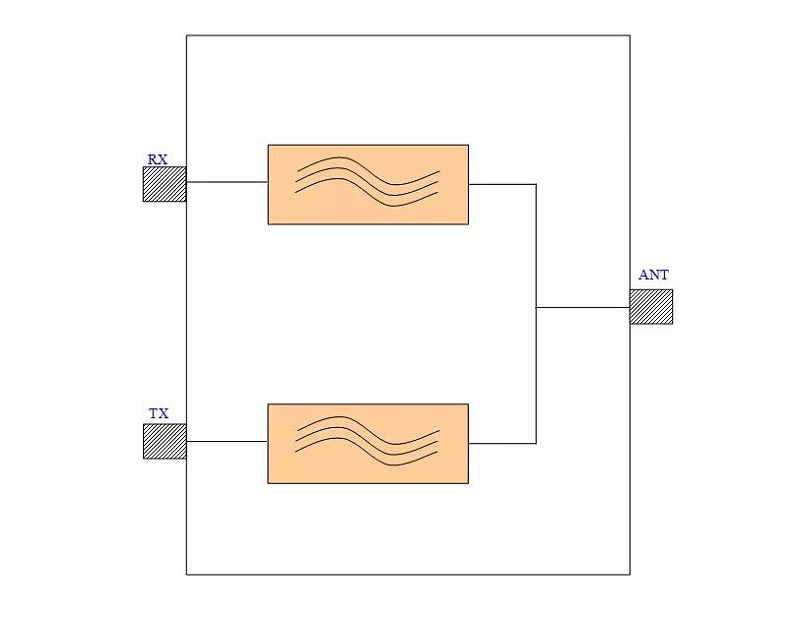

       一般的双工器由螺旋振动腔组成,由于工作频率高,通常将其制成密封套管。它的每个信号馈线均使用具有良好屏蔽效果的同轴电缆,空腔轮廓还需要一定程度的平滑度。为了促进散热,外观通常为黑色,并且三个信号端子通常使用标准的高频连接器型高频插座,以适应双工器的无线通信要求。

       双工器用于中继器工作,中继器本身决定了其使用环境和工作条件。首先,我们希望双工器小巧轻便。在满足其他技术指标的前提下,双工器的小型化非常必要。其次,双工器必须易于安装,尤其是当某些双工器和无线中继器分开安装时。该结构应坚固,可靠且紧凑,并且应能够承受某些冲击和振动,尤其是对于地理环境相对较差的地方的无线中继通信而言。我们知道当前大多数双工器是由其工作频率和其他指标的分布参数确定的。如果双工器的结构不可靠,则可能导致整个无线中继通信指示器的性能下降,甚至烧毁接收器。这一点特别重要。此外,作为中继站,环境有时很恶劣,这要求双工器在相应的工作温度范围内确保通信质量。一般来说,双工器应具有清晰的工作温度范围和温度变化的稳定性指标,以满足整个机器的要求。微信图片_20210223181449

       双工器的工作频率范围不应窄于无线转发器本身的工作频率范围。通常,我们所说的带宽指的是无线中继器配备了双工器后接收器的输入带宽和发射器的输出带宽。双工器的频率稳定性应包括两个含义:一是其自身结构的稳定性,以使其分配参数具有一定的稳定性;二是其自身结构的稳定性。另一个是它的温度稳定性。 综上所述,双工器是具有分布参数的腔滤波器,其频率响应曲线由腔的分布参数确定。
      了解更多双工器知识,欢迎咨询毕天科技!
