双工器的工作频率是什么?

返回列表 来源: 发布日期: 2021.04.13

        双工器的工作频率范围不应窄于无线电话本身的工作频率范围。 一般来说,带宽是指无线电话配备双工器后接收器的输入带宽和发送器的输出带宽。 对于双工器,它是两个等效带阻滤波器的阻带带宽,而不是取决于通带带宽。 从频率响应曲线来看,它是一定衰减下两个阻带的频率范围。 众所周知,当前的VHF和UHF无线电话的接收器的高频输入带宽通常可以高于5MHz,发送器的高频输出带宽可以高于5MHz。 也就是说,无线电话本身的高频输入和输出带宽比较宽,因此双工器的带宽也应该具有一定的宽度,以克服用户声明频率时带宽问题引起的麻烦。然而,根据我国及国际上各国无线电频率管理部门的规定,用作双频双工组网的双工无线电话机,的收发频差为5.7MHz、时为?因而理想的双工器也只能是以上相应频段的无线电话机所规定的收发频差的一半,即为2.,时为5MHz。

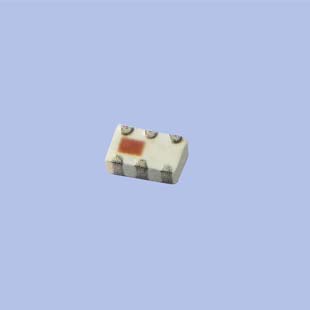

DP2012

        双工器的工作原理:双工器由六个带阻滤波器(陷波滤波器)组成,它们分别在发射和接收频率处产生谐振。 接收端滤波器在发射频率处谐振,并防止发射功率进入接收器; 发射端滤波器在接收频率处谐振。 这样可以防止发送器向接收器发送信号。双工器,也称为天线双工器,是一种特殊的两路三端子滤波器。 其功能是隔离发送和接收信号,以确保接收和发送可以同时正常工作。 双工器不仅必须耦合弱的接收信号,而且还必须将较大的发射功率馈送到天线,并要求两者在不互相影响的情况下执行其功能。 通用双工器由螺旋振动腔组成。 由于它的高工作频率和对分配参数的更大影响,通常将其制成密封套管。 每个信号馈线均使用同轴电缆,具有更好的屏蔽效果。 空腔的形状也是一定的。 为了便于散热,外观经常为黑色,三个信号端子一般使用标准的高频连接器Q9或高频插座类型
