贴片线绕电感的特点及分类

返回列表 来源：发布日期： 2021.02.25

贴片线绕电感从结构制造工艺和材料上可分为：绕线贴片陶瓷体电感器，绕线贴片铁氧体电感器和贴片功率电感器。前两个主要是由于主要材料的差异（导致电感范围和使用频率差异很大）；功率电感器主要适用于低频和大电流场合。
贴片绕线电感的特点：体积小，适合高密度表面安装。端子电极结构用于很好地抑制由引线引起的寄生元件效应，具有良好的频率特性；优异的可焊性和抗热震性。使用频率高，产品精度高，一致性好。

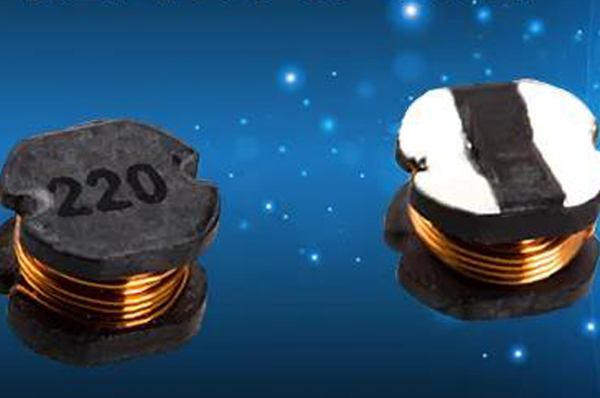

微信图片_20210225182157

绕线电感分为：单层绕线法和多层绕线法

单层绕线法是将感应器线圈的匝数单层绕在绝缘管的外表面上，单层绕组该方法分为间接绕组和闭合绕组。间接绕组通常用于某些高频谐振电路中，因为这种绕组方法可以减小高频谐振线路图的电容，同时还可以稳定其某些特性。紧密绕组方法的基础是某些谐振线圈范围相对较小的线圈。
多层绕组环形线圈的电感较大。线圈的缠绕方法是多层缠绕方法。多层缠绕方法包括密集缠绕和蜂窝缠绕两种类型。密绕法紧密排列。它是逐层分布的。它缠绕的线圈会产生较大的电容。蜂窝卷绕法以一定角度布置。它的排列不是很平坦，但是与紧密缠绕法相比，绕线电感的电容更小。
