陶瓷天线在蓝牙耳机中的应用

返回列表 来源：发布日期： 2021.05.12

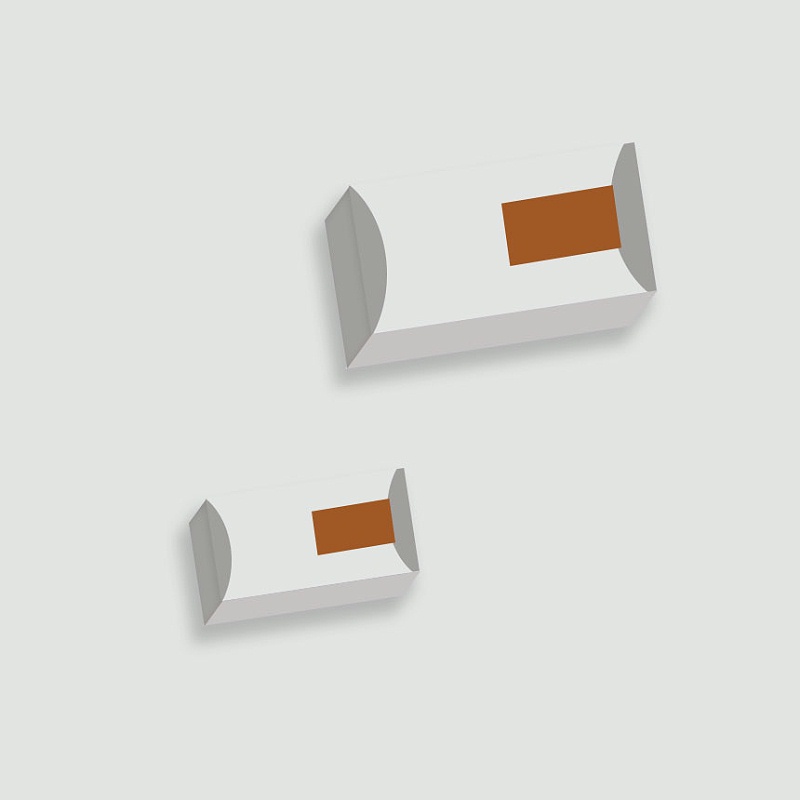

陶瓷天线是适合蓝牙设备的小型化天线。陶瓷天线的类型分为块状陶瓷天线和多层陶瓷天线。大块陶瓷天线使用高温一次烧结整个陶瓷体，然后将天线的金属部分印刷在陶瓷块的表面上。多层天线烧制使用低温共烧来对准多层陶瓷并在高温下烧结，因此可以根据设计需要在陶瓷介电层的每一层上印刷天线的金属导体，从而可以有效地减少天线的大小，并可以达到隐藏天线的目的。由于陶瓷本身的介电常数高于PCB电路板的介电常数，因此使用陶瓷天线可以有效地减小天线的尺寸。陶瓷介质通常是北斗天线，它是介电常数约为16的陶瓷介质。陶瓷介质的介电常数较高。陶瓷片的面积越大，介电常数越大，谐振频率越高，接受效果越好。这很好。

就介电损耗而言，跳槽介质也小于PCB电路板的介电损耗，因此非常适合用于低功耗蓝牙模块。陶瓷天线的尺寸通常与封装的尺寸相同，并且效果比车载天线要强。使用起来也更加方便。通常，有ANT访问引脚和接地引脚。设计PCB时，在天线周围留有足够的空隙。应特别注意不要使用铜。
陶瓷天线应用于蓝牙耳机。尽管蓝牙耳机具有许多优点，但是对蓝牙耳机的要求也非常高。规格非常小，内部结构非常紧凑。有数十个模块和数百个组件。，精度高，模块集成困难。另外，无线蓝牙耳机中已经添加了许多小型精密零件，这极大地增加了模块制造的难度。耳机内置蓝牙5.0低延迟芯片，支持呼叫降噪，触摸控制和唤醒语音助手等功能。
