绕线电感与叠层电感的知识

返回列表 来源: 发布日期: 2021.03.09
       电感是缠绕有绝缘线(例如漆包线,包线的线等)的电磁感应元件,也是手机中常用的元件之一。  在我们的普通手机中,电感器的形状和特性是不同的。 手机中的电感器通常有2个引脚,可以互换使用。

       如果电感按材料划分,则可以大致分为绕组电感,叠层电感(也分为铁氧体和陶瓷两种)和薄膜电感。 叠片电感器在高频应用中具有最佳的高频特性。 但是,陶瓷体电感器的电感不能很高,通常只能达到纳米级的嗡嗡声,这是对芯片多层铁氧体电感器的补充。 多层铁氧体可以达到数千微亨,并且体积越大,电感越大。

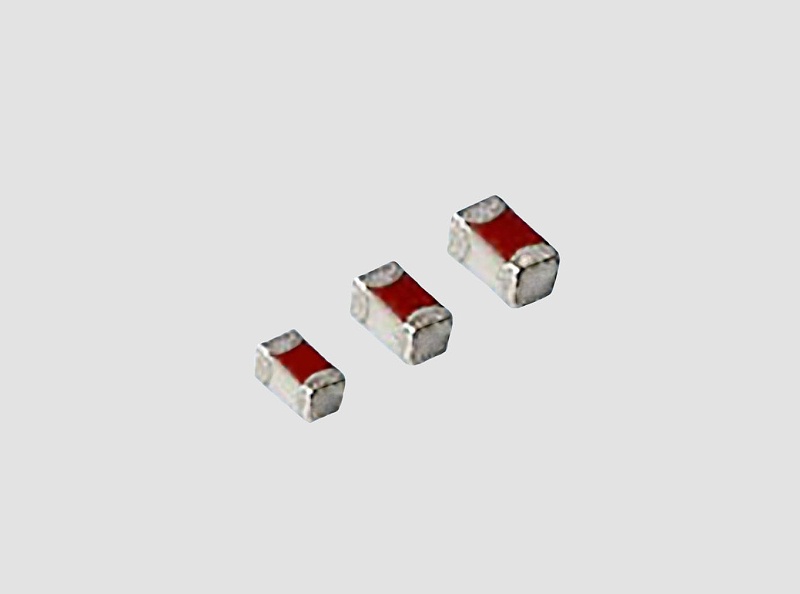

电感HI1005

       绕组电感根据使用环境分为低功率贴片电感和高功率贴片电感。 塑料封装的绕线电感器是一种电感器,其内部具有骨架绕组,而外部具有磁性材料屏蔽层,并且通过塑料成型进行封装。 它主要用于三台机器的低频电路。 塑料封装的绕线电感器的主要外部特性是:外部为塑料封装的黑色材料,内部为线圈,两端均为引线。
       说道叠层电感,顾名思义表示有许多层堆叠在一起。 这些“层”通常是铁素体层或陶瓷层。 叠层电感器是使用多层生产技术由磁性材料制成的非绕组电感器。 它采用铁氧体浆料(或陶瓷层)和导电浆料交替堆叠和烧结工艺形成整体整体结构,具有闭合的磁路,因此具有磁屏蔽作用。 叠层电感具有很高的可靠性。 由于良好的磁屏蔽和电感器之间没有交叉耦合,因此可以实现高密度安装。
