绕线电感的绕线方式

返回列表 来源：发布日期： 2021.04.16

漆包线在骨架上的缠绕方式可分为单层缠绕和多层缠绕两种。
绕线电感的单层缠绕方法

单层缠绕方法是将感应线圈的匝数单层缠绕在绝缘管的外表面上，然后单层缠绕该方法分为间接绕组和紧密绕组，在某些高频谐振电路中通常使用间接绕组，因为这种绕组方法可以减小高频谐振线路图案的电容，同时可以稳定一些它的特征。紧密绕组方法的基础是某些谐振线圈的范围相对较小。

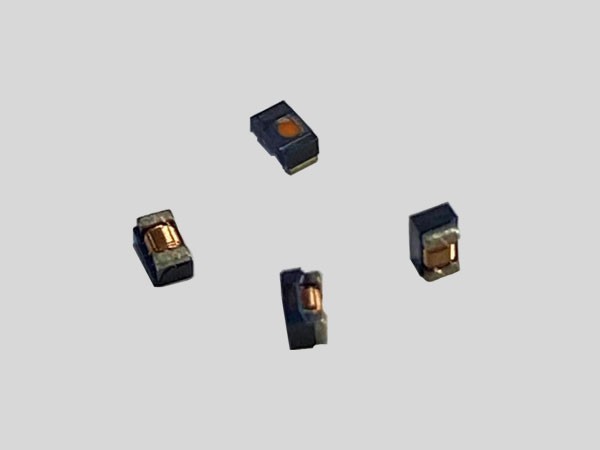

绕线电感

绕线电感的多层绕线方法
大电感线圈的绕线方法：电感为几百微亨或更高的线圈，应用多层绕线方法和多层绕线方法多层闭合绕组和蜂窝绕组有两种类型：多层闭合绕组是指漆包线分层布置。这种绕线方式的分布电容比较大。
蜂窝绕线法：绕线匝数不均衡，而是成一定角度。这种绕线方法的分布电容小，但是需要蜂窝状的绕线机来进行绕线。
普通的高频扼流线圈需要较大的电感和较小的体积，但不需要较高的电感精度，Q值和稳定性，并且大多数使用多层致密绕组。
