了解TVS二极管是什么?

返回列表 来源: 发布日期: 2020.12.14

      TVS二极管是一种保护用的电子零件,可以保护电器设备不受导线引入的电压尖峰破坏。有单向的及双向的。单向的TVS二极管在顺向操作时类似整流子,但在其设计允许承受很大的峰值电流,1.5KE系列的瞬间功率可以到1500 W。双向的TVS二极管可以视为是二个极性相反的雪崩二极管相串联,再和要保护的电路并联。虽然在电路中会标示为二个二极管,不过实际元件是将二个二极管封装在同一个包装中。

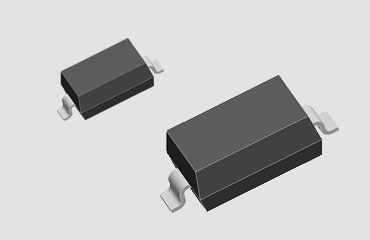

二极管

      TVS二极管是目前国际上普遍使用的一种高效能电路保护器件,它的外型与普通二极管相同,分为轴式和贴片两大类,它的主要作用:能吸收高达数千瓦的浪涌功率,它的主要特点是在反向应用条件下,当承受一个高能量的大脉冲时,其工作阻抗立即降至较低的导通值,从而允许大电流通过,同时把电压箝制在预定水平,其响应时间仅为10-12毫秒。因此,可有效地保护电子线路中的精密元器件。那么双向TVS可在正反两个方向吸收瞬时大脉冲功率,并把电压箝制到预定水平,双向 TVS适用于交流电路,单向TVS一般用于直流电路。可用于防雷击、防过电压、抗干扰、吸收浪涌功率等,是一种理想的保护器件。
