了解蓝牙陶瓷天线

返回列表 来源：发布日期： 2020.12.23

蓝牙是一种低成本、低功率以及短距离无线通讯的技术，广泛应用在个人移动通讯设备上。蓝牙天线，是在无线通讯系统中用来传送与接收电磁波能量的重要必备组件，工作频段为2.4GHZ~2.484GHZ.本文以倒L天线为例。目前最常见的蓝牙天线有偶极天线,倒 F 型天线、曲流线型天线、微小型陶瓷天线、液晶聚合体天线和棒状天线（2.4G 频率专用）等。由于这些具有近似全向性的辐射场型以及结构简单、制作成本低的优点，所以非常适合嵌入蓝牙技术装置使用。

未标题-1

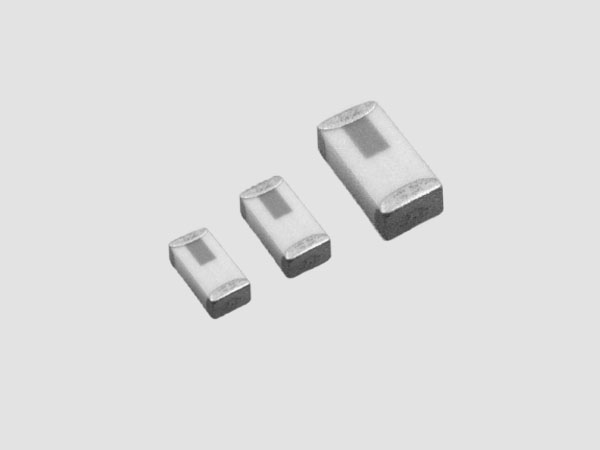

蓝牙陶瓷天线，它是另外一种小型化天线，适合于蓝牙装置使用。陶瓷天线可分为块状陶瓷天线和多层陶瓷天线。块状天线是使用高温将整块陶瓷体一次烧结完成后再将天线的金属部分印在陶瓷块的表面上。多层天线烧制采用低温共烧的方式讲多层陶瓷迭压对位后再以高温烧结，所以天线的金属导体可以根据设计需要印在每一层陶瓷介质层上，如此一来可以有效缩小天线尺寸，并能达到隐藏天线目的。由于陶瓷本身介电常数较 pcb 电路板高，所以使用陶瓷天线能有效缩小天线尺寸，在介电损耗方面，陶瓷介质也比 pcb 电路板的介电损失小，所以非常适合低耗电率的的蓝牙模块中使用。陶瓷天线尺寸一般 1210 封装相当，效果要强于板载天线。使用亦比较方便，一般有ANT 接入脚和地脚，在 pcb 设计时，天线周围要净空就可以了，特别注意不能敷铜。
