可控硅的原理及作用

返回列表 来源: 发布日期: 2021.02.03

      可控硅是可控硅整流元件的简称,有时也将其称为晶闸管。 为了接通晶闸管(或双向可控硅),必须有一个栅极电流≥IGT,直到负载电流达到≥IL为止。 必须满足此条件,并根据可能遇到的最低温度进行考虑; 为了减少杂波吸收,将栅极连接的长度最小化。 返回线直接连接到MT1(或阴极)。 如果使用硬线,请使用螺旋双线或屏蔽线。 在栅极和MT1之间添加1kΩ或更小的电阻。 电阻器串联连接在高频旁路电容器和栅极之间。 另一种解决方案是使用H系列低灵敏度双向可控硅。 当设备固定在散热器上时,避免对三端双向可控硅开关元件施加压力。 固定然后焊接引线。 请勿将铆钉心轴放在设备接口板的侧面; 为了长时间可靠地工作,请确保Rth j-a足够低以保持Tj不高于Tjmax,并且其值对应于可能的最高环境温度。

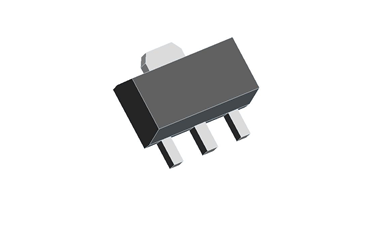

可控硅

可控硅的作用:
 1.在最基本的单相半波控制整流器电路中,当正弦交流电压处于正半周期时,仅当触发脉冲施加到控制极时 ,晶闸管只有当它被触发导通时,负载上才会有电压输出。 因此,通过改变触发脉冲在控制极上的到达时间,可以进一步调节负载上输出电压的平均值,从而达到可控整流的效果。
 2.晶闸管的第三个作用是扮演开关和调压的角色。 它通常用于交流电路。 由于它是在不同的时间触发的,因此流经它的电流只是其交流周期的一部分。 电压只是全电压的一部分,因此在调节输出电压方面发挥了作用。
      可控硅的SCR导通条件:一种是在晶闸管的阳极和阴极之间必须施加正向电压,另一种是必须向控制电极施加正向电压。 必须同时满足以上两个条件,SCR才会处于导通状态。 另外,一旦SCR导通,即使降低栅极电压或去除栅极电压,SCR仍然导通。  SCR关断条件:降低或消除SCR阳极与阴极之间的正向电压,使阳极电流小于最小维持电流。
