电感最重要的作用!

返回列表 来源: 发布日期: 2021.03.18

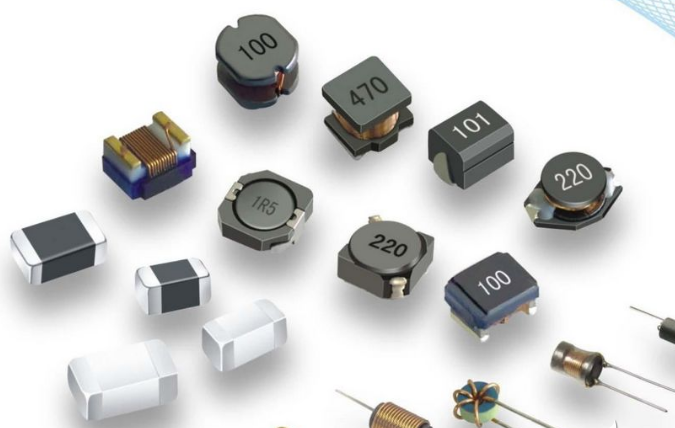

       电感器俗称电感,本质上是一个线圈,有空心线圈也有实心线圈,实心线圈有铁芯或者其它材料制成的芯,电感的单位是“H”,简称“亨”。此外,更小的单位是mH,uH,他们的换算方式为1H=1000mH=1000000uH。对于直流电,电感是相当于短路的;而对于交流电,电感是对其有阻碍作用的,交流电的频率越高,电感对它的阻碍作用越大

       对我们来说最熟悉的电感应用莫过于变压器了,如图1所示为变压器的电路符号。假如左侧线圈匝数为100,右侧匝数为50,如果左侧接220V交流电,那么右侧感应出来的电压为110V,即“匝数比=电压比”而电流却会截然相反;如果左侧流进1A电流,那么右侧会流出2A的电流,即“匝数比=电流的反比”,因为电感只会对电压、电流进行变化,而不能对功率进行变化,如果电压和电流都为正比显然是不合情理的。

电感

       所谓低通滤波器是:低频信号可以通过,而高频信号不能通过,电路原理图如图2。输入信号如果是直流电,那么电感相当于一根导线;现在是短路,信号会经过电感,直接输出,而不经过电阻。如果我们逐渐升高电流的频率,由于电感对交流电有阻碍作用,通过电感的信号会慢慢变小,直到达到某一个频率,当高于这个频率之后的电流再也无法通过,这时候就形成了低通滤波器,这个频率就叫做截止频率,公式为 f=R/(2πL)。
       高通滤波器的道理和低通的类似,只不过电阻和电感的位置变了,如图3。如果是直流电,会经过电感流回去,这时候如果改变频率,当频率逐渐升高,由于电感对交流电的阻碍作用,当频率达到截止频率时,高频信号不经过电感,而直接把我们需要的高频信号输出。截止频率的计算也是 f=R/(2πL)。
