毕天与您分享贴片陶瓷天线的用途

返回列表 来源: 发布日期: 2020.02.13

贴片陶瓷天线之所以受到众多顾客的欢迎,是因为它的用途非常广泛,除了可以用于导航之外,贴片陶瓷天线还有哪些用途呢?下面就由的小编告诉您吧。

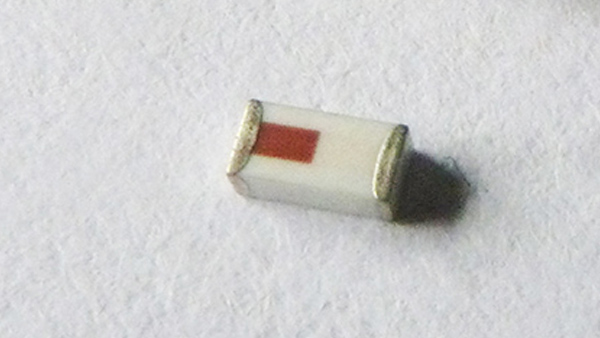

毕天与您分享贴片陶瓷天线的用途

现在很多的CMMB移动电视终端,或者无线上网卡为了接收信号更加灵敏,使用时通常要拉出金属的拉杆天线。拉杆天线可能会使原本小巧的设备外形显得不协调,甚至天线折断。所以使用贴片陶瓷天线可以替代传统的拉杆天线,使设备外形不会显得那么累赘。

贴片陶瓷天线具有较小的外形尺寸,如35mm×5mm×1.2mm,10.5mm×15.5mm×1.2mm;可覆盖470MHz~860MHz的整个UHF波段,可达1.1GHz,具有一个50Ω的非平衡接口,工作温度范围为-40℃~+85℃,全方向线性极化。

普通的高介电常数陶瓷损耗比较大,但贴片陶瓷天线采用的高介电常数陶瓷具有低介质损耗因数,易于调谐覆盖UHF全频段,陶瓷天线操作需要一个数字调谐电路,调谐电路通过电抗器旁路开关的不同组合来产生合适的调谐阻抗,从而选择接收不同的频段,而开关部分则采用廉价的PIN二极管。调谐器易于操作,无需复杂的控制信号和接收软件,可抵挡GSM噪音,温度稳定性好,成本低,体积小。

所以贴片陶瓷天线除了可以装在导航设备进行导航外,还可以替代传统的拉杆天线;在天线布局时,其他元器件不要太靠近天线,也不要将其他元器件放在天线上面或下面以免元件内部的金属影响信号的接收。贴装时,天线必须用底部填充胶固定以提供必要的机械强度,防止贴片陶瓷天线脱落。

深圳市毕天科技有限公司创建至今,坚持不断创新,实力与日俱增。公司主要代理台湾璟德(ACX),西北台庆(TAI-TECH)等,产品主要涉及:FEA前端模块、蓝牙天线、贴片滤波器等产品;主要应用于蓝牙,网通设备,移动通讯,消费类电子等,欢迎各位顾客来电咨询。
