毕天科技带您了解高频电感
毕天科技带您了解高频电感
返回列表
来源:
发布日期: 2021.04.26
高频电感
主要应用于手机、无线路由器等产品的射频电路中,从100MHz到6GHz都有应用。电感线圈也是一个储能元件,它以磁的形式储存电能,储存的电能大小可用下式表示:WL=1/2Li2。
线圈的电感越大,流通量越大,并且存储的电能就越多。 电路中电感的最常见作用是与电容器一起形成LC滤波电路。 我们已经知道,电容器具有“阻断直流并通过交流电”的能力,而电感器具有“阻断直流并通过交流电”的功能。 如果具有很多干扰信号的直流电源通过LC滤波电路,则交流干扰信号将被电容器消耗为热量;否则,电容器会消耗掉热量。 当纯直流电流通过电感时,其中的交流干扰信号也将变成磁感应和热能,较高的频率极有可能被电感阻抗,从而可以抑制较高频率的干扰信号。

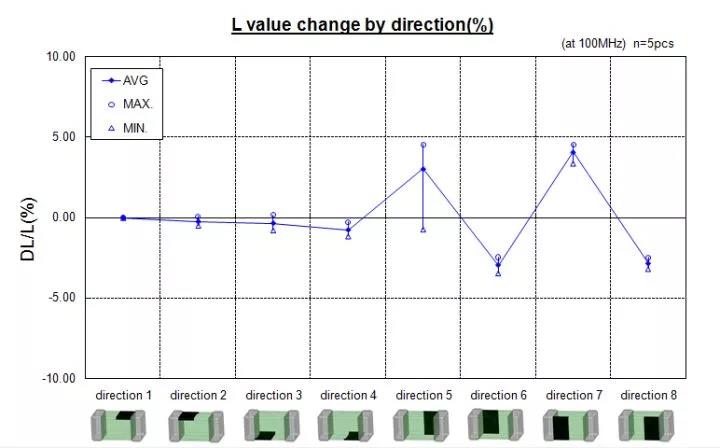

线圈匝之间,线圈与屏蔽之间以及线圈与基板之间的电容称为分布电容。 分布电容的存在降低了线圈的Q值,并且稳定性变差。 因此,线圈的分布电容越小越好。 使用分段绕组方法可以减小分布电容。 某些高频电感器具有方向性,并且贴片的安装方向对电感值有一定影响,如下图所示:
选择
高频电感
时,除了需要确定电感值、额定电流、工作温度、封装尺寸外,还要关注自谐振频率、Q值、电感值容差、电感值频率稳定性。
