毕天告诉您带通滤波器运行方式

返回列表 来源: 发布日期: 2020.01.09

众所周知,带通滤波器常常会用于音响装置的频谱分析器,那么带通滤波器究竟是如何在音响装置中运行的呢?那么下面毕天的小编告诉您。

带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到较低水平的滤波器,与带阻滤波器的概念相对。一个模拟带通滤波器的例子是电阻-电感-电容电路(RLC circuit)。这些滤波器也可以用低通滤波器同高通滤波器组合来产生。

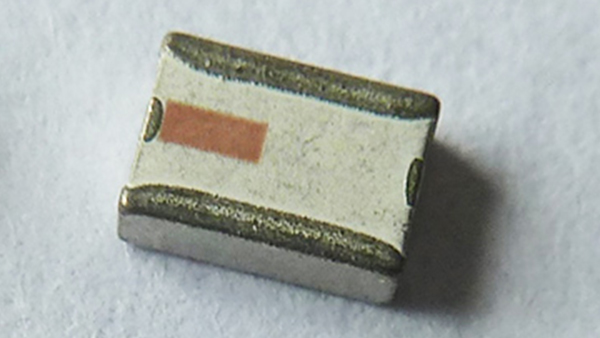

毕天告诉您带通滤波器运行方式

许多音响装置的频谱分析器均使用此电路作为带通滤波器,以选出各个不同频段的信号,在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率 ,在中心频率fo处的电压增益Ao=B3/2B1,品质因数,3dB带宽B=1/(п*R3*C)也可根据设计确定的Q、fo、Ao值,去求出带通滤波器的各元件参数值。R1=Q/(2пfoAoC),R2=Q/((2Q2-Ao)*2пfoC),R3=2Q/(2пfoC)。上式中,当fo=1KHz时,C取0.01Uf。此电路亦可用于一般的选频放大。有源带通滤波器电路,此电路亦可使用单电源,只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可。

深圳市毕天科技有限公司创建至今,坚持不断创新,实力与日俱增。公司主要代理台湾璟德(ACX),西北台庆(TAI-TECH)等,产品主要涉及:FEA前端模块、蓝牙天线、贴片滤波器等产品;主要应用于蓝牙,网通设备,移动通讯,消费类电子等,欢迎各位顾客来电咨询。
