低功耗射频收发器匹配的巴伦滤波器(又称“平衡不平衡转换器”)。在专注于产品尺寸和成本控制的应用中,例如IoT传感器,智能仪表,警报,远程控制,楼宇自动化和工业控制系统等,该新产品可帮助工程师节省电路板空间并克服射频电路相关的设计 挑战。平衡-不平衡变换器的功能是使系统具有不同的阻抗或与差分/单端信令兼容,并用于现代通信系统中,例如移动电话和数据传输网络。
巴伦滤波器的重要标准指标是其平衡,即两个平衡输出(一个是180°反相输出,另一个是非反相输出)”功率水平相等,相位差为
180°”。理想状态的接近度。 两个输出之间的相角差从180°偏离的程度称为平衡-不平衡变换器的相位不平衡。此设备是超小型不平衡变压器。 BALF-SPI2-01D3集成了匹配网络和谐波滤波器。 匹配栅栏已针对ST S2-LP收发器进行了定制。 BALF-SPI2-01D3在不导电的玻璃基板上使用ST Microelectronics IPD技术来优化RF性能。

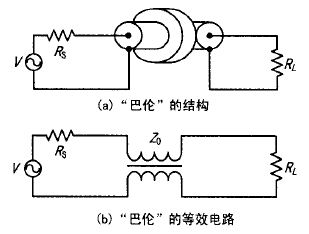

在同轴电缆内部,由于内部导体和屏蔽层内部的电流所产生的电场仅限于两者之间的空间,因此这两个电流的振幅相等,相位相反。
同时,集肤效应导致在屏蔽层外部产生另一电流。 当电流大时,作为馈线的同轴电缆可以变成天线,并且强度与电流成比例的电磁场向外辐射。
巴伦滤波器一把用在无线电及基带视频、雷达、发射机、卫星、电话网络、无线网络调制解调器/路由器上。
